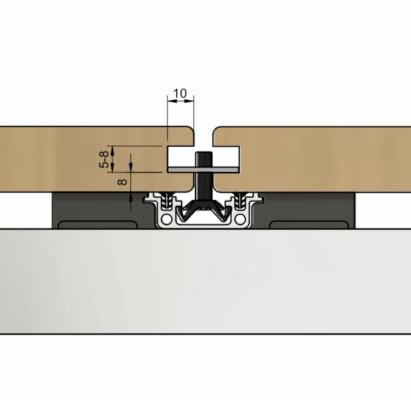

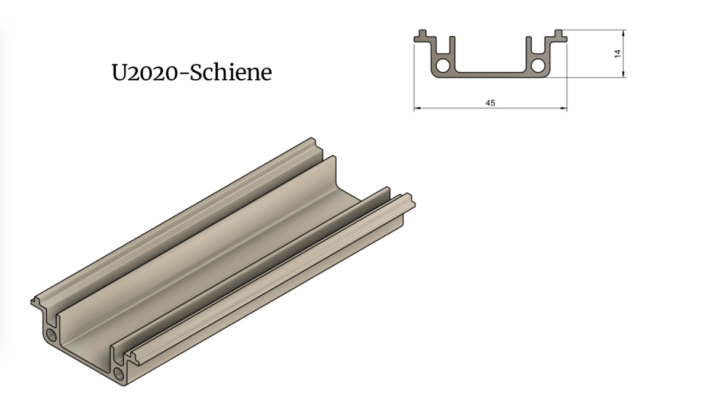

Siehe Zeichnung:

Es gibt Standartlängen von 4-5-6 m

#lang

Ja, sprechen sie uns an!

1 Meter Schiene wiegt 0,425 kg

#gewicht

Es handelt sich um eine Pulverbeschichtung mit der RAL Nummer 9005 „Schwarz Glanz“

Ja

TPE-S, thermoplastischer Elastomer (SEBS), Shore° A 60 +/- 5

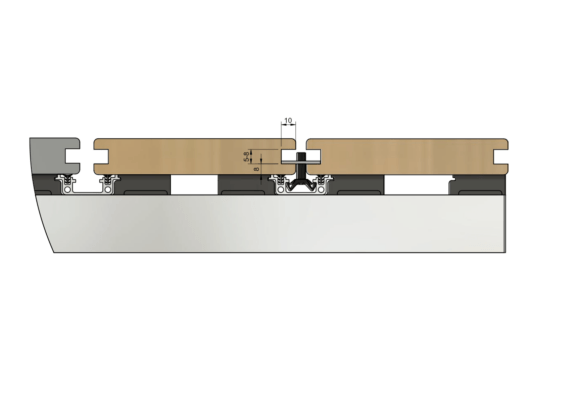

Siehe Zeichnung:

Ein Meter Dichtung wiegt …..Gram

#Gewicht

Hinweise zum Einziehen der Dichtung

1. Vorbereitung:
   Vor der Montage sollte die Dichtung in warmem Wasser erwärmt werden. Dies erleichtert das Einziehen erheblich.

2. Längenzugabe:
   An beiden Enden ist eine Überlänge von ca. 1 cm pro Meter Dichtung  vorzusehen (zum Beispiel 2m Dichtung Länge 2040mm). Hintergrund: Beim Abkühlen zieht sich die Dichtung geringfügig zurück.

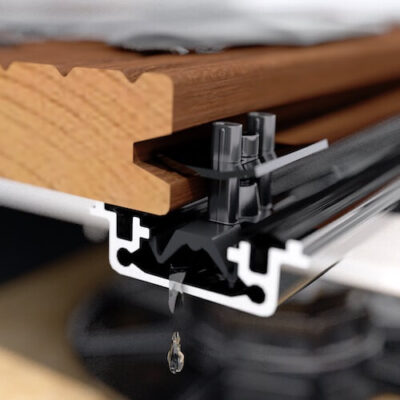

3. Montage in die U2020-Schiene:
   Achten Sie darauf, dass die Dichtung beim Einsetzen nicht übermäßig gedehnt wird. Überdehnung führt dazu, dass sich die Dichtung später wieder zurückzieht und nicht mehr dicht abschließt.

Die Schraube des Clipers sollte vorsichtig und nur leicht angezogen werden. Je nach Hersteller lässt sich der Eindrehdruck des Schraubers auf einen maximalen Wert einstellen. Es wird empfohlen, dies an einem Musterstück zu testen.

Der Clipper besteht aus Kunststoff und Edelstahl

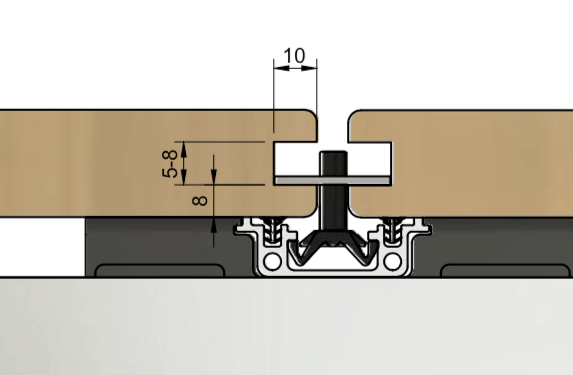

Siehe Zeichnung:

Die Halteplatte besteht aus Edelstahl

Die Schrauben bestehen aus Edelstahl

Die Höhe beträgt 20mm

Nein, der Standardhalter kann einfach in der Mitte getrennt werden, um sowohl einen Anfangs- als auch einen Endhalter zu erhalten.

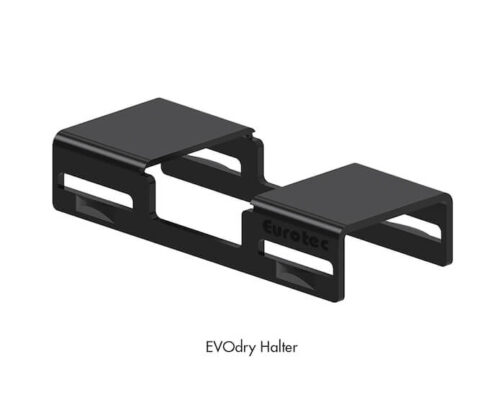

das Material des EVODry Halters ist PPC (Polypropylencarbonat)

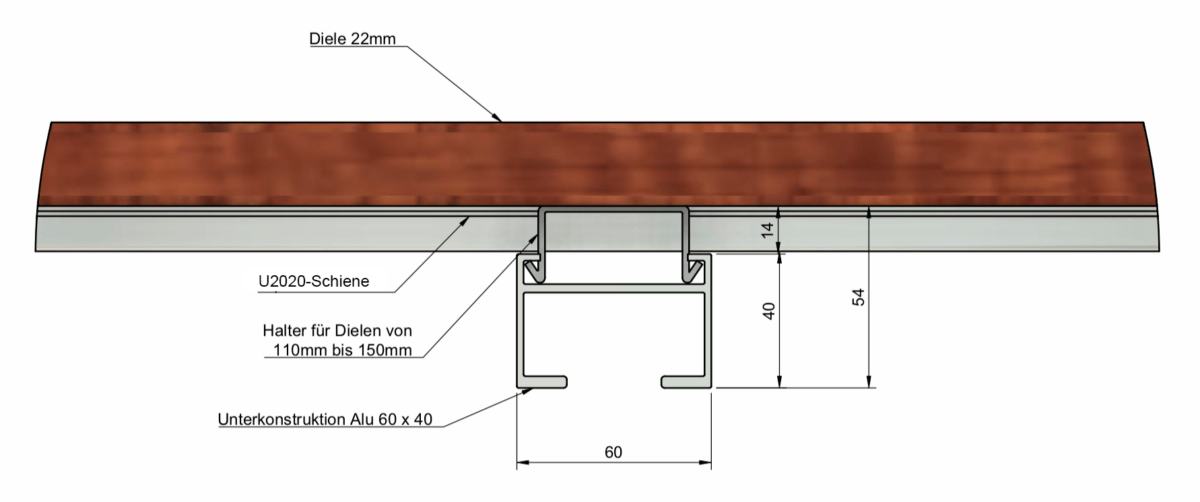

40 mm Unterkonstruktion
14 mm Schiene
25 mm Diele

Gesamtaufbauhöhe: 79 mm

Die Informationen entnehmen Sie bitte dem Produktdatenblatt (PDF).

40 x 60 mm

#Maße

In Schwarz Glanz: RAL 9005

Siehe Zeichnung:

Es gibt die Schiene in der Länge 4m

#lang

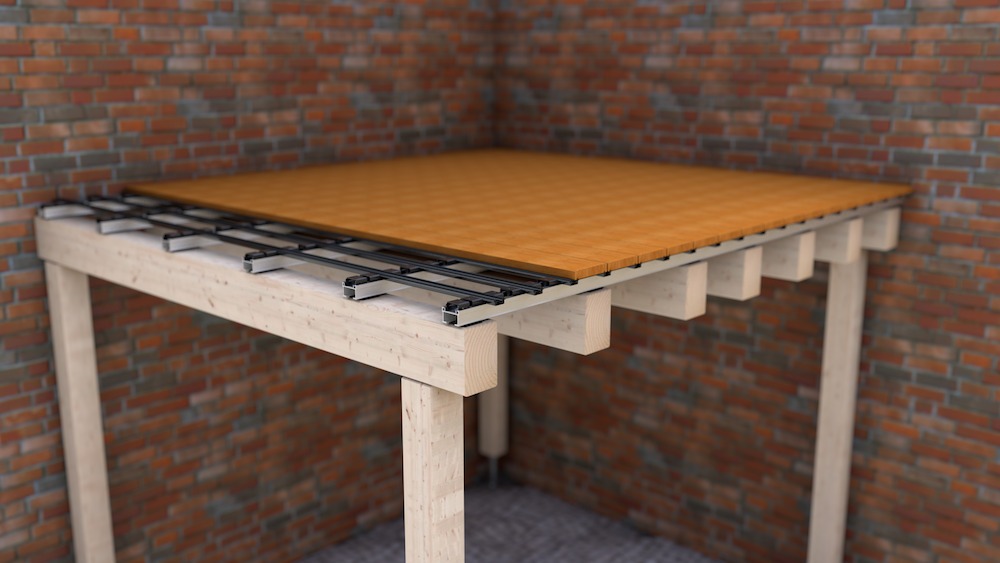

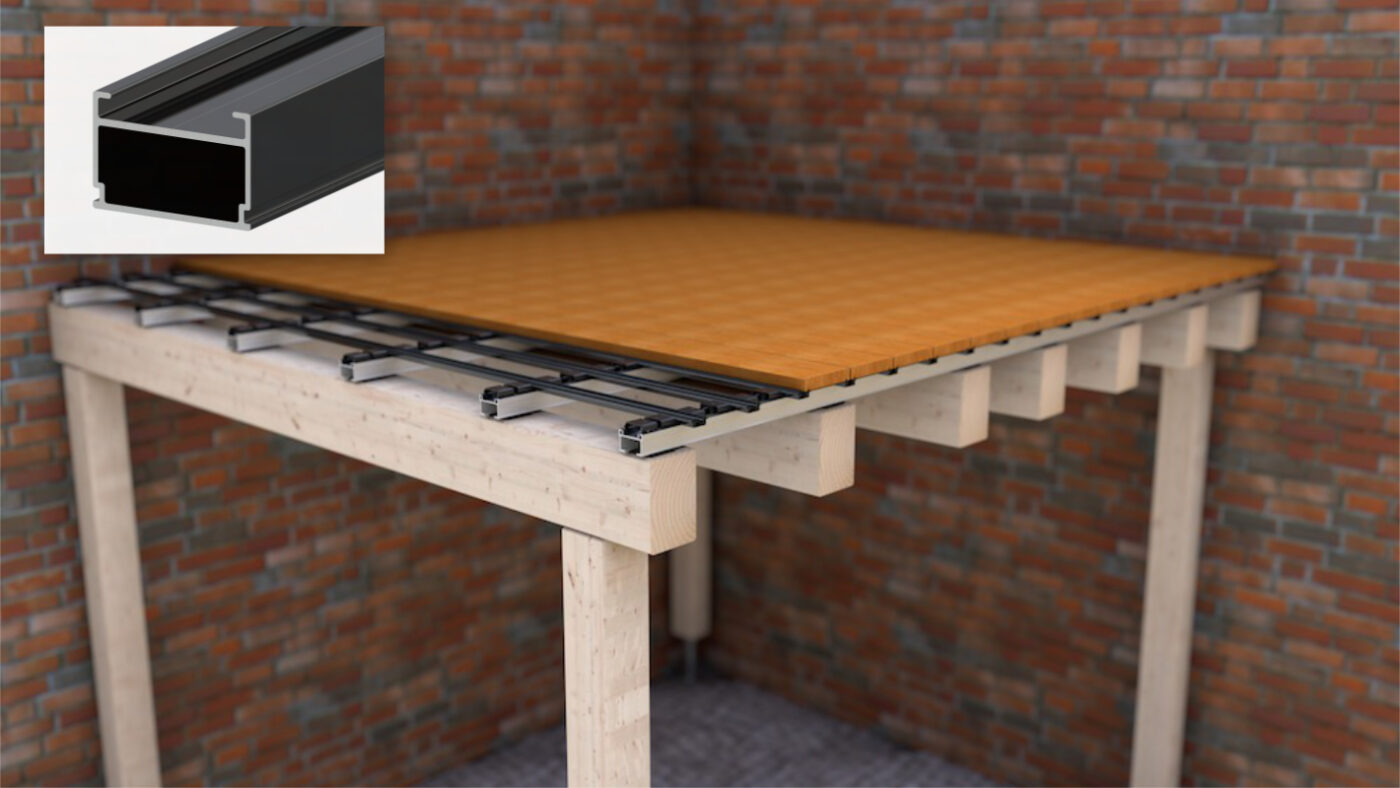

Ja, das ist möglich, wenn die Evodry-Schienen direkt in die Holzunterkonstruktion eingefräst werden.
Diese Variante wird häufig von Zimmereibetrieben eingesetzt. Das Einfräsen erfolgt in der Regel mithilfe spezieller Abbundmaschinen.

Bei dieser Ausführung ist lediglich eine sichtbare Befestigung der Dielen möglich.
Es handelt sich hierbei um die kostengünstigste Systemlösung, die jedoch Fachkenntnisse und höchste Präzision erfordert.

ja: Produktdatenblatt EVO (PDF)

Die Höhe beträgt 20 mm

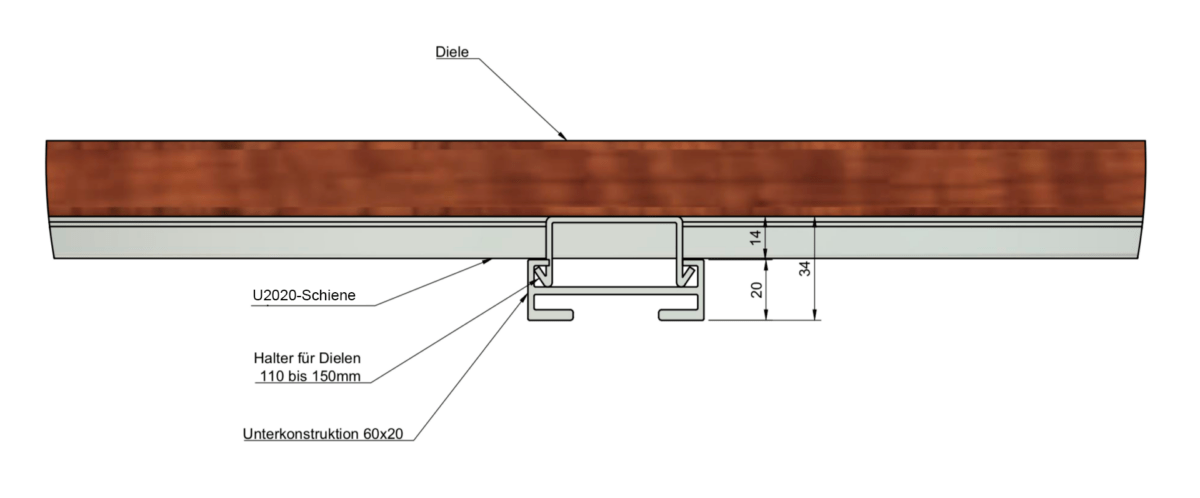

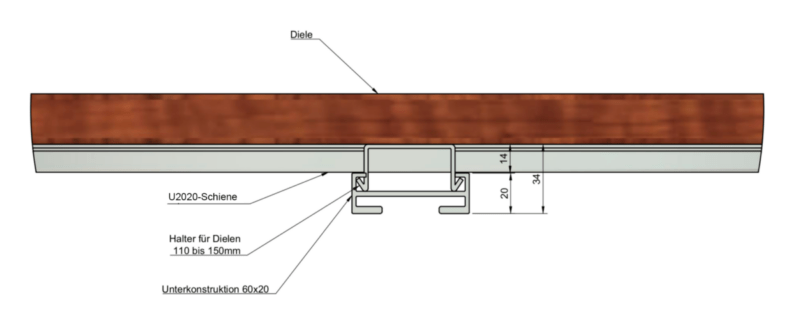

Siehe Zeichnung:

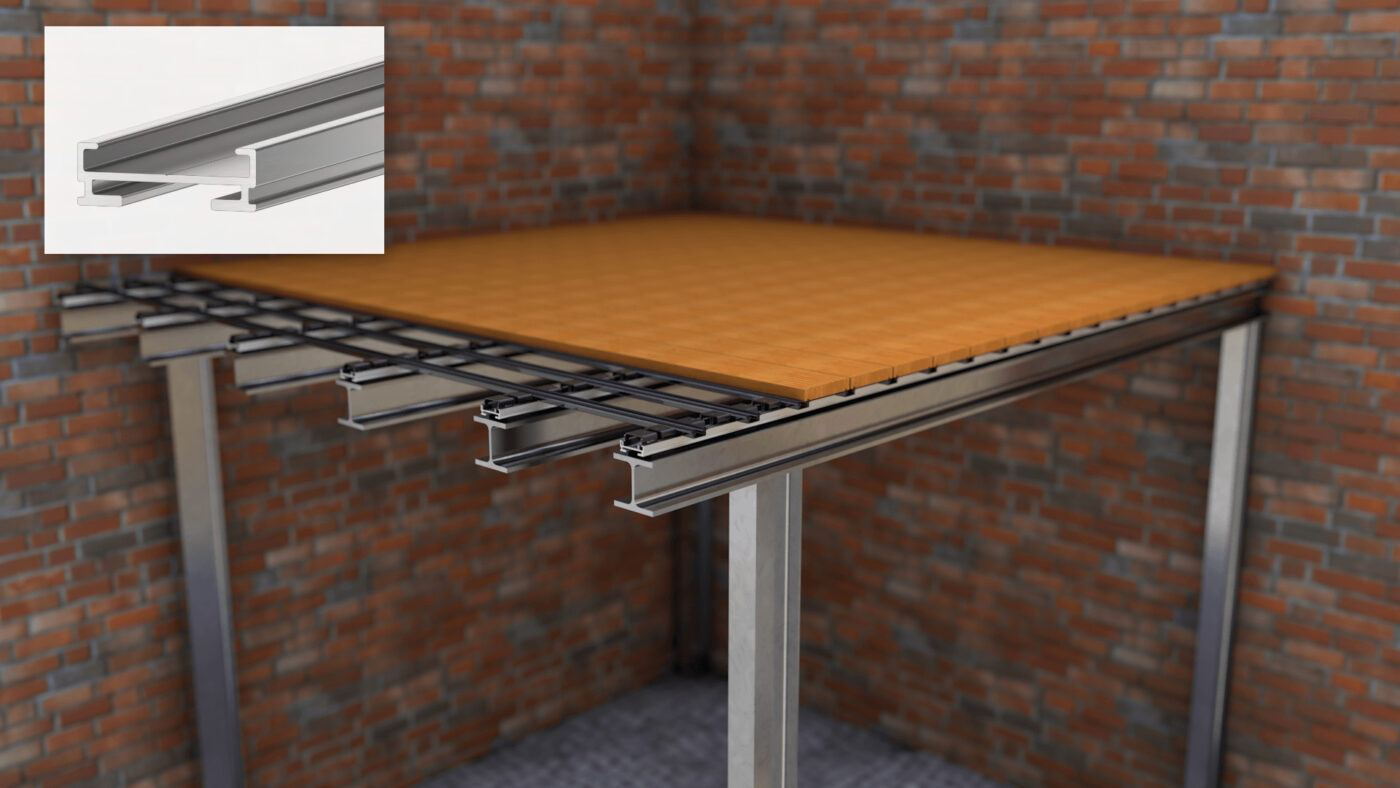

20mm Unterkonstruktion
14mm Schiene
25mm Diele

Gesamthöhe 59 mm

Die Informationen entnehmen Sie bitte dem Produktdatenblatt (PDF).

20 x 40 mm

Die Slim Schiene gibt es nur in Alu Blank

Siehe Zeichnung:

Es gibt die Schiene in den Längen 2,4m und 4m

#lang

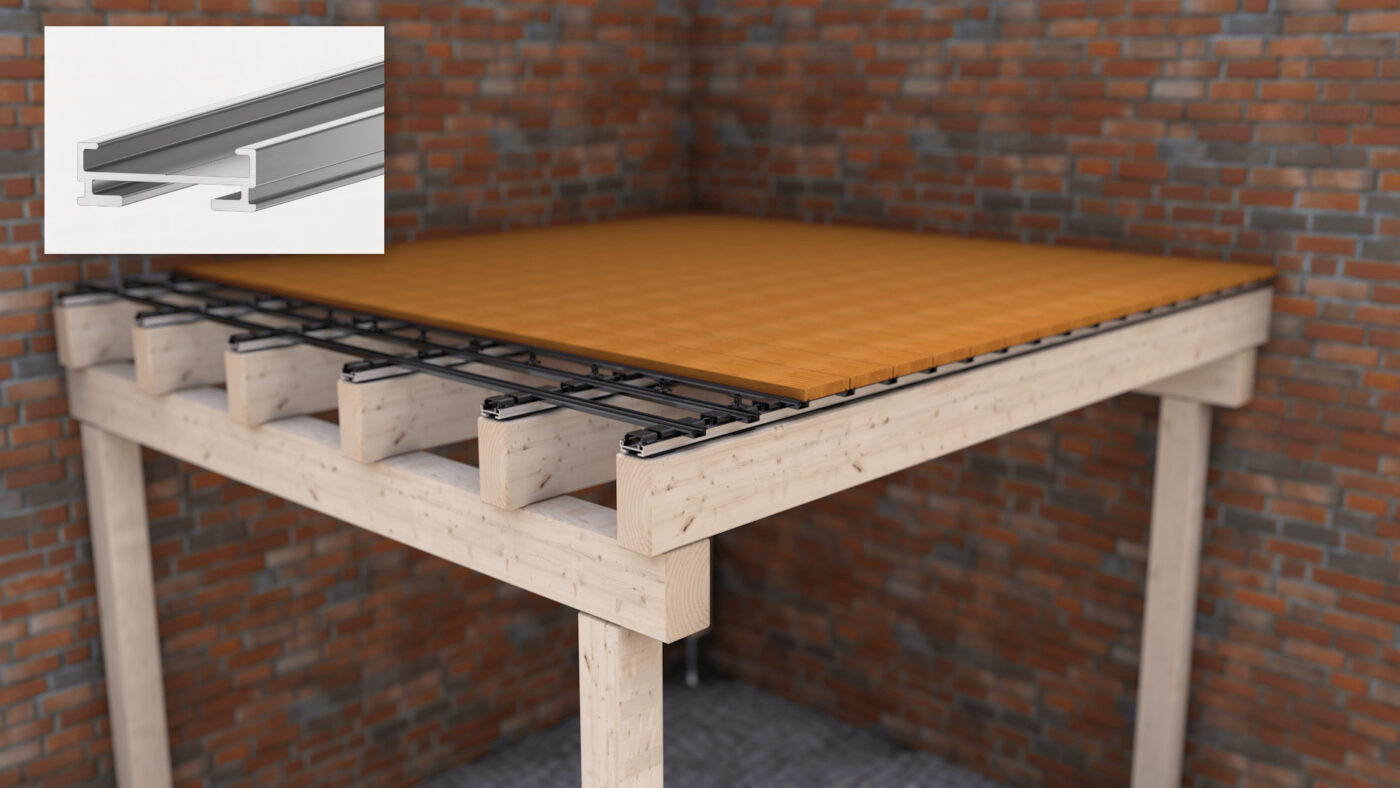

Ja, das ist möglich, wenn die Evodry-Schienen direkt in die Holzunterkonstruktion eingefräst werden.
Diese Variante wird häufig von Zimmereibetrieben eingesetzt. Das Einfräsen erfolgt in der Regel mithilfe spezieller Abbundmaschinen.

Bei dieser Ausführung ist lediglich eine sichtbare Befestigung der Dielen möglich.
Es handelt sich hierbei um die kostengünstigste Systemlösung, die jedoch Fachkenntnisse und höchste Präzision erfordert.

ja: Produktdatenblatt EVO-Slim (PDF)

Aluminuim

Siehe Bild

Die Abdeckplatte schließt die Schiene am höchsten Punkt (meistens an der Wand), um die Schiene an dieser Seite dicht abzuschließen.

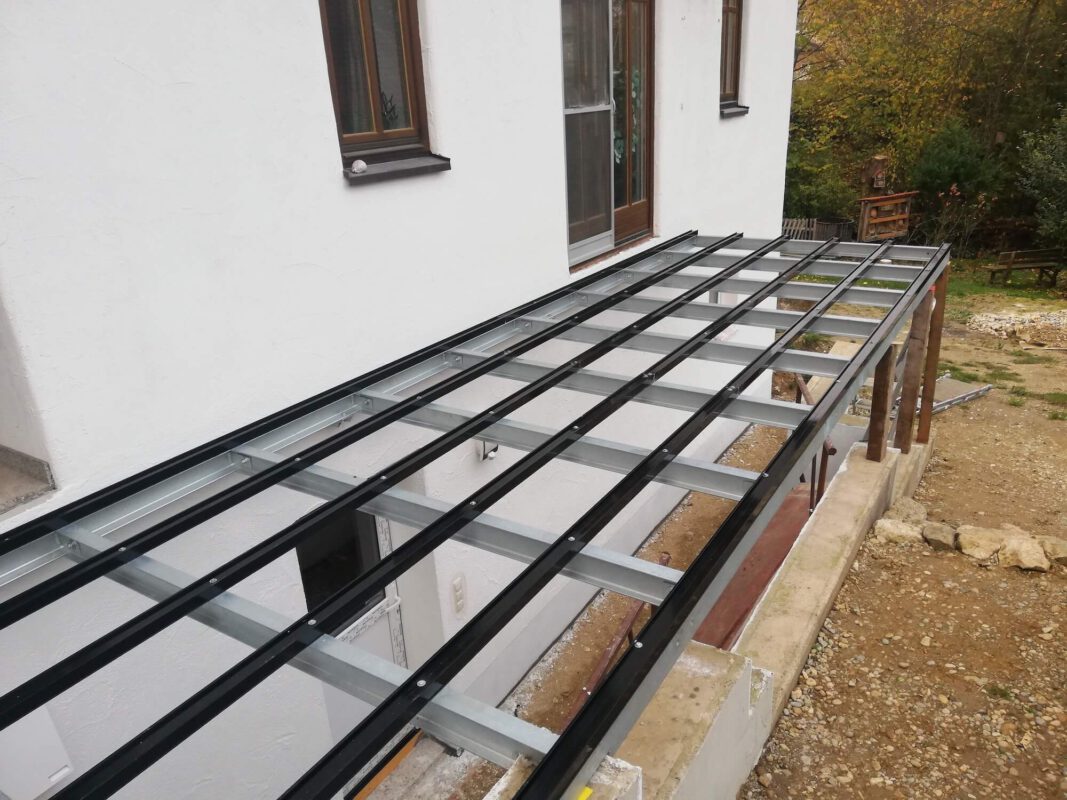

Es ich wichtig die Befestigungs-Schraube für die Alu Unterkonstruktionsschiene nicht mittig sondern immer versetzt zu montieren. (Siehe Bild)

Ja für WPC-Dielen

• Bemessungstabelle Trex (PDF)
• Bemessungstabelle Dreamgarten (PDF)

sowie für Kebony-Dielen:

• Bemessungstabelle Kebony (PDF)

Ja,

• bei den Schienen kann man die Dichtungen einziehen

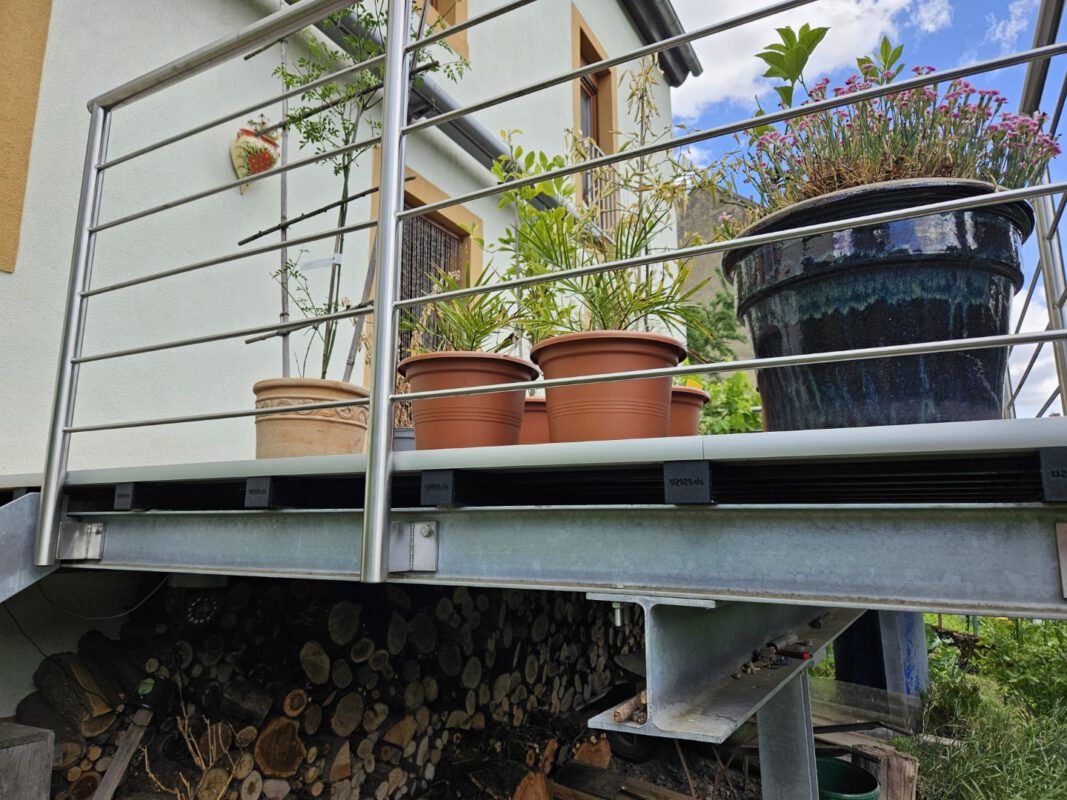

• die Endkappen können montiert werden
• die Clipper kann man einziehen und mit einem Klebestreifen oder mit Wickelfolie fixieren.

Um den Wasserabfluss zu gewährleisten, sollte ein Gefälle von 1,5 bis 2 % eingeplant werden.

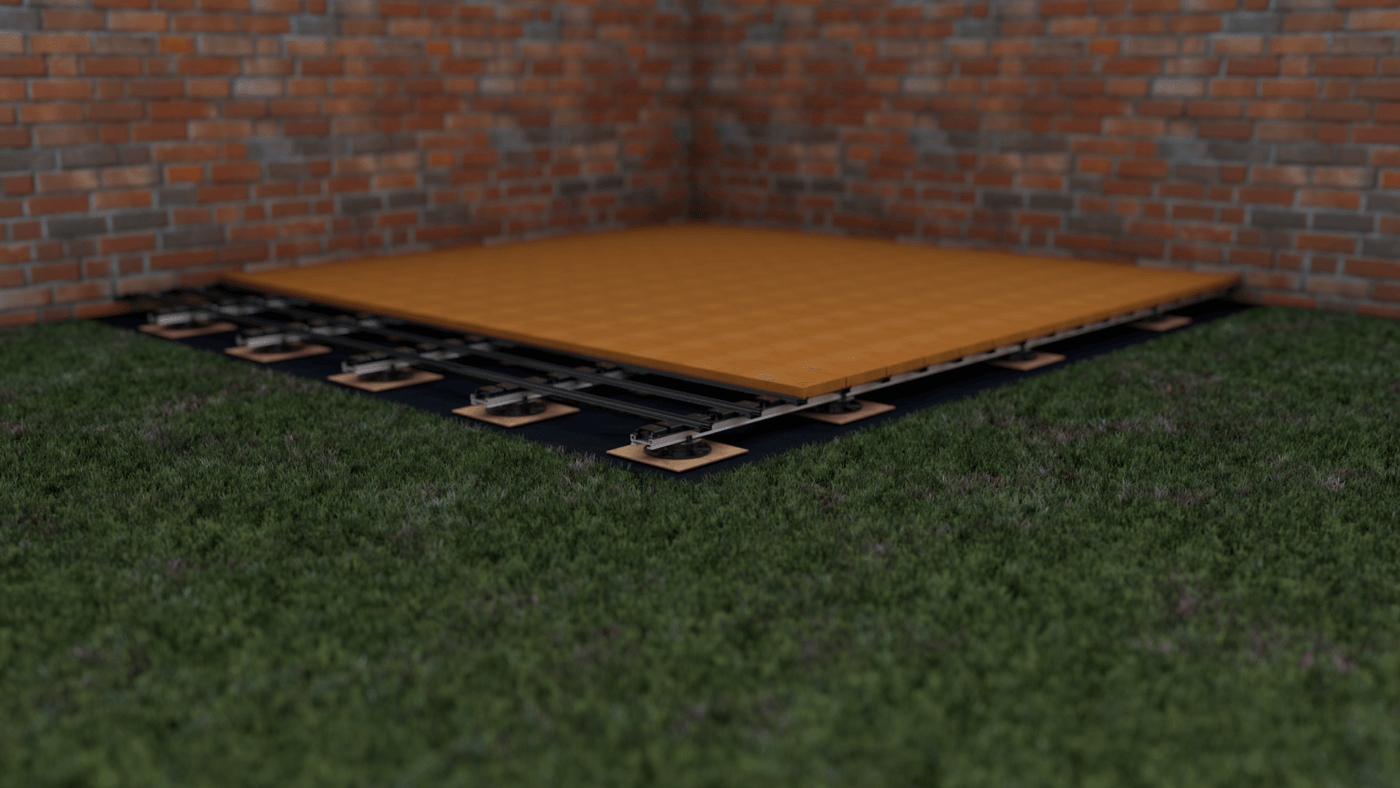

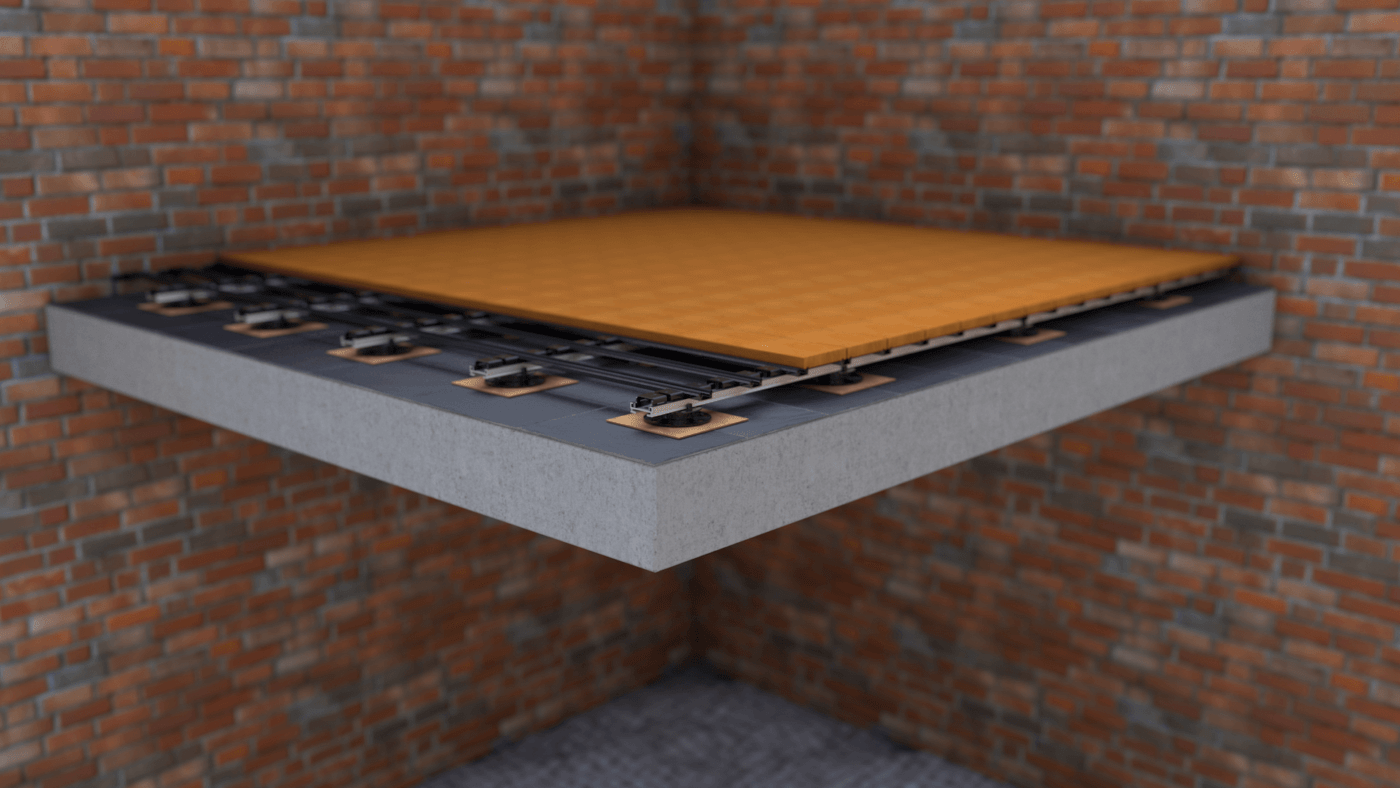

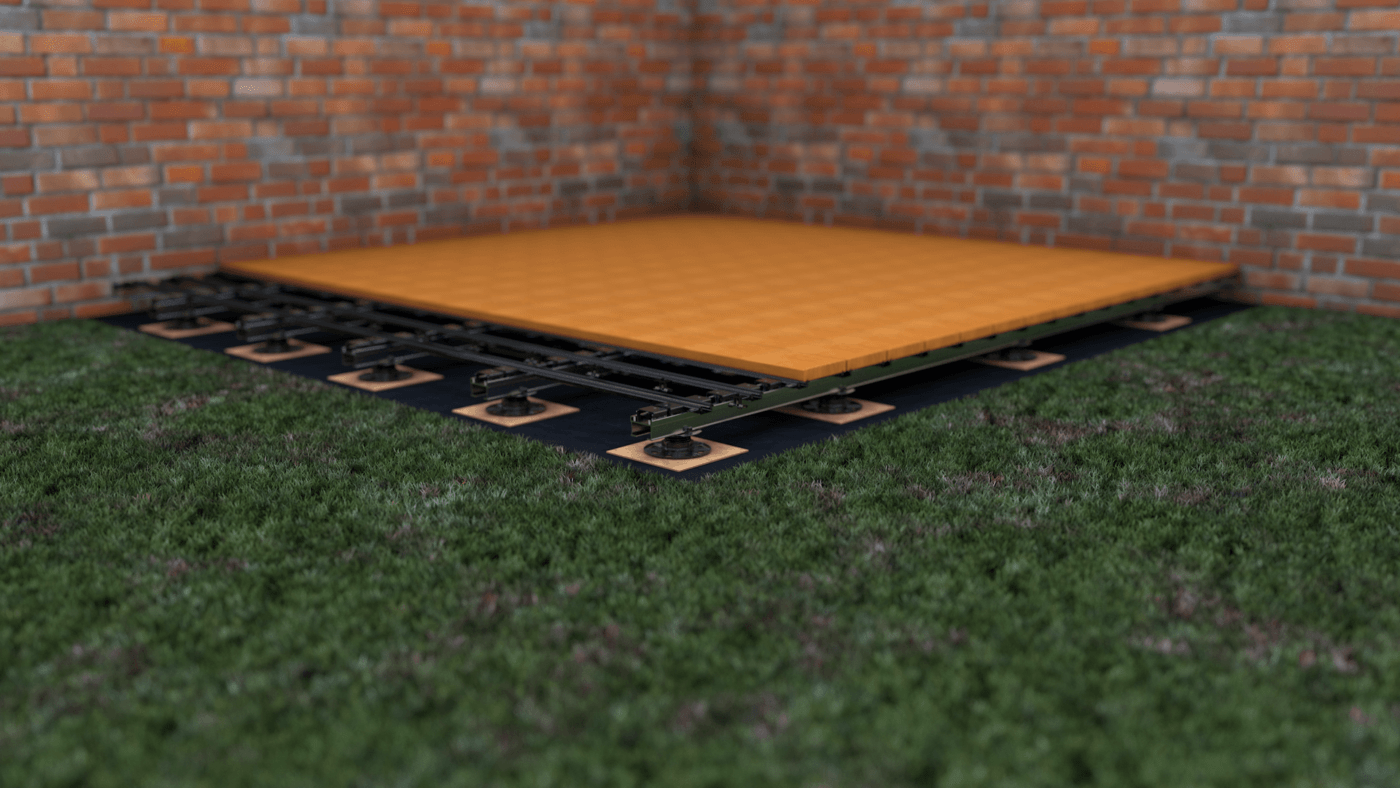

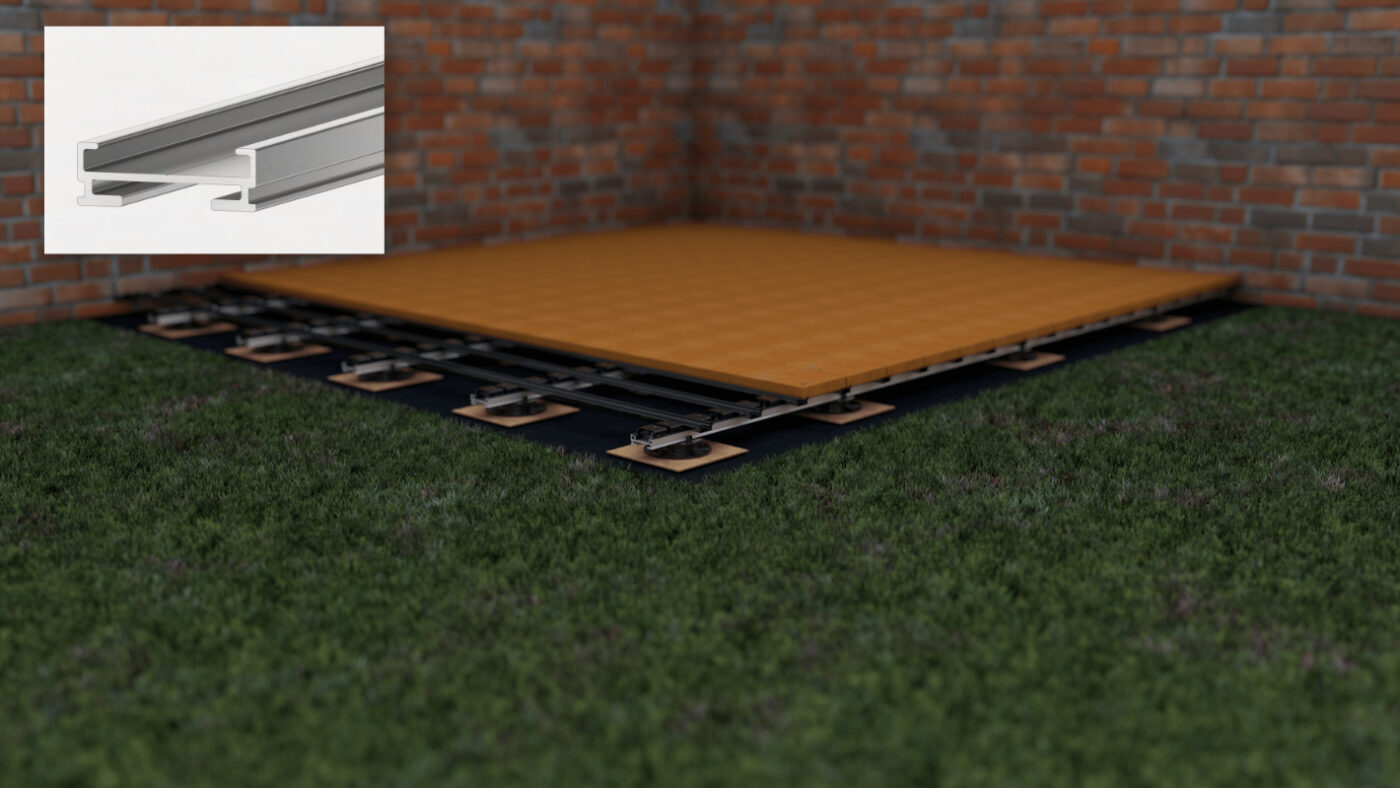

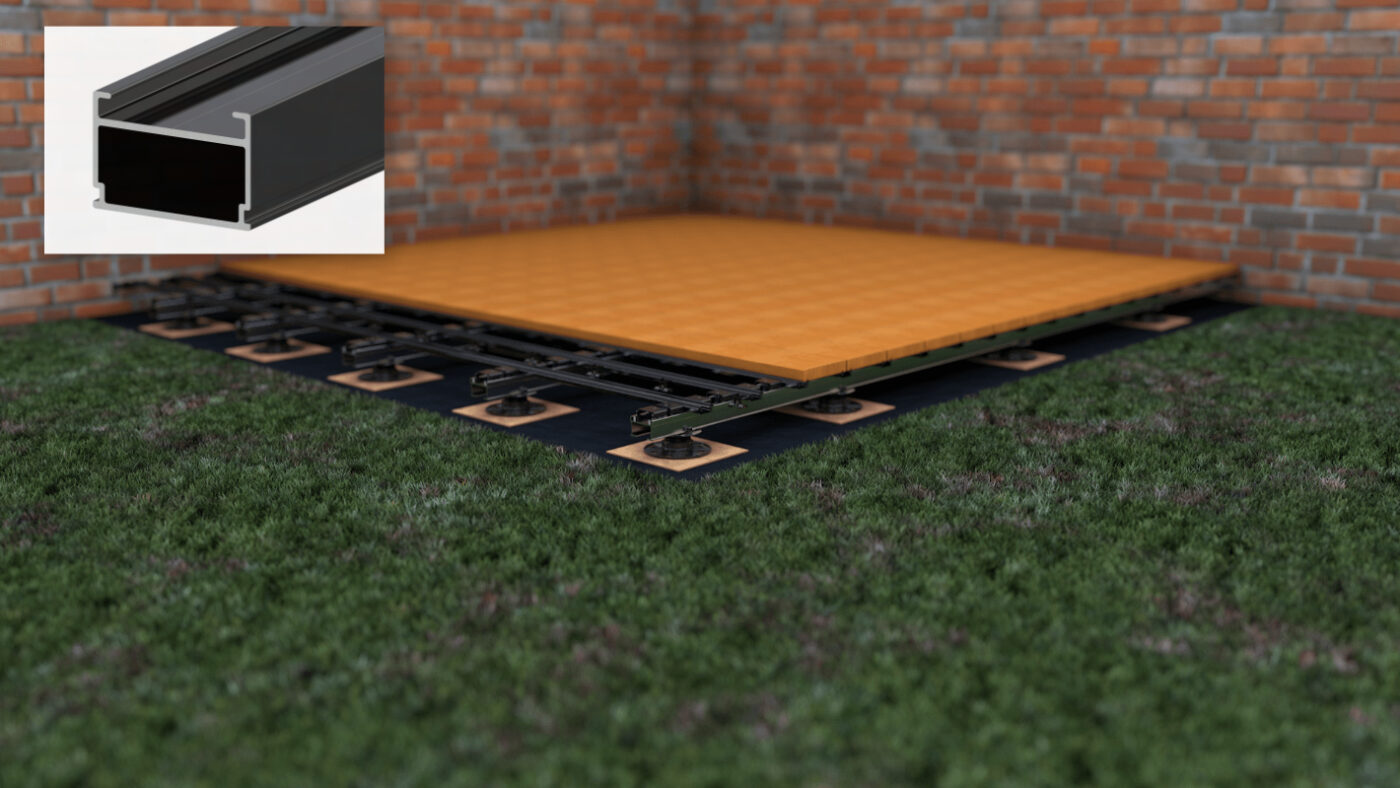

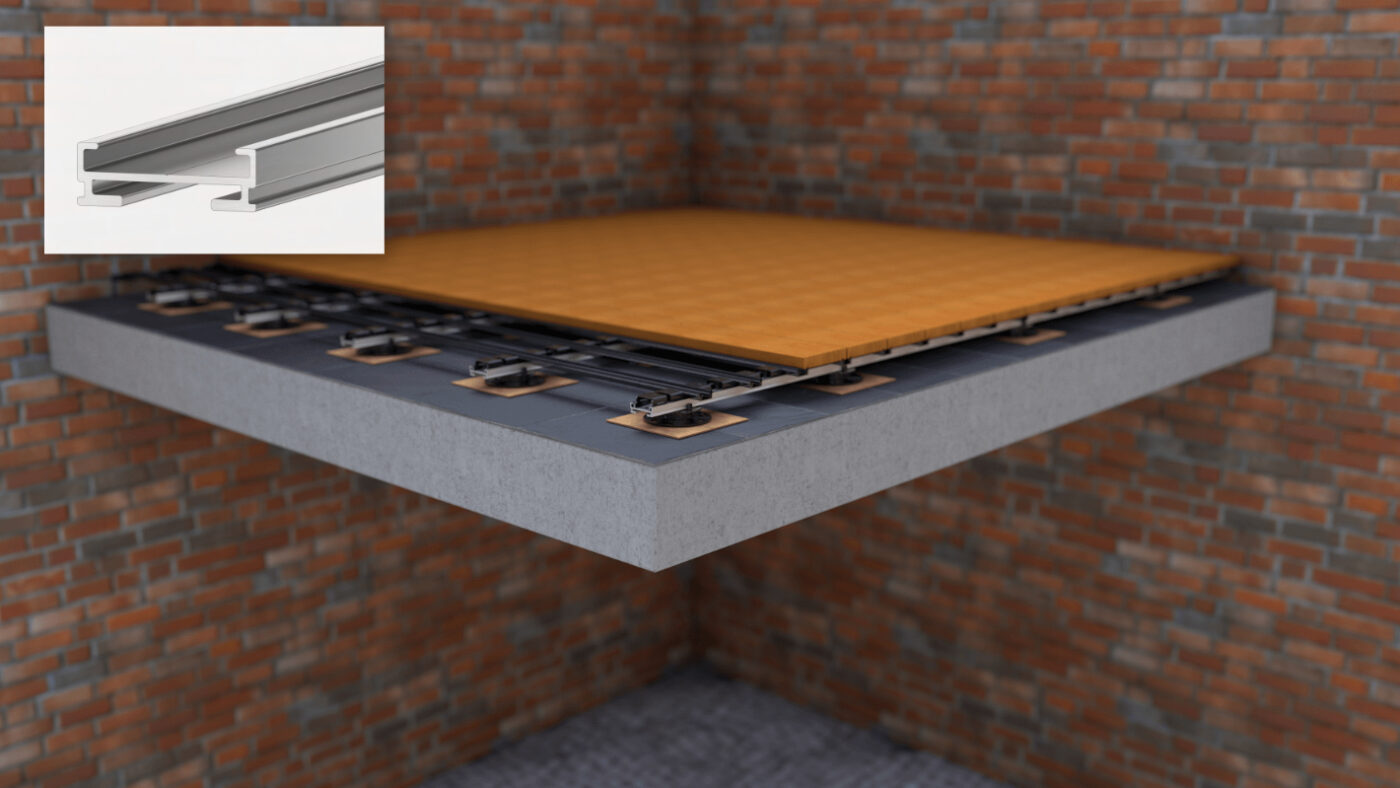

Bei einem verdichteten Unterbau lässt sich mit Stelzlagern ein gutes Gefälle erzielen (siehe Bilder).

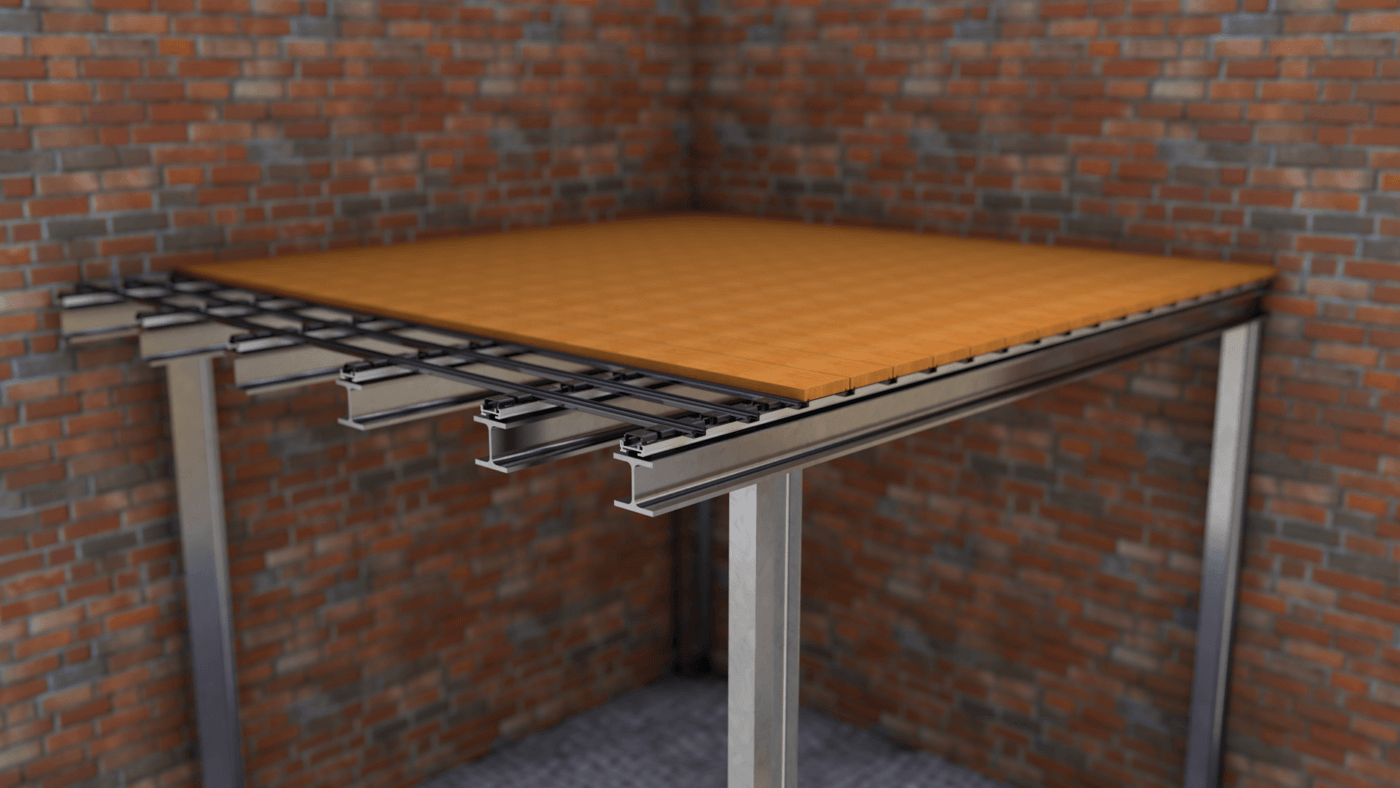

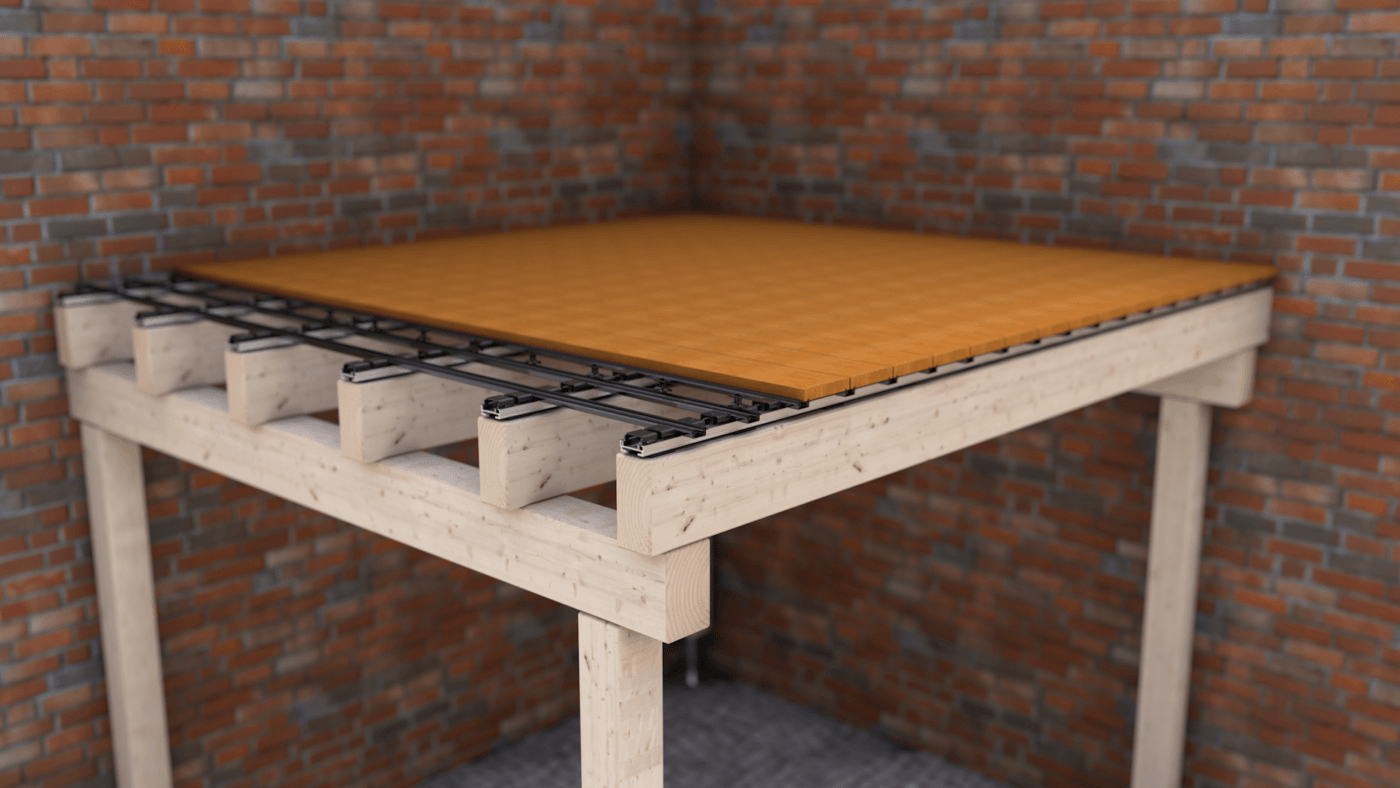

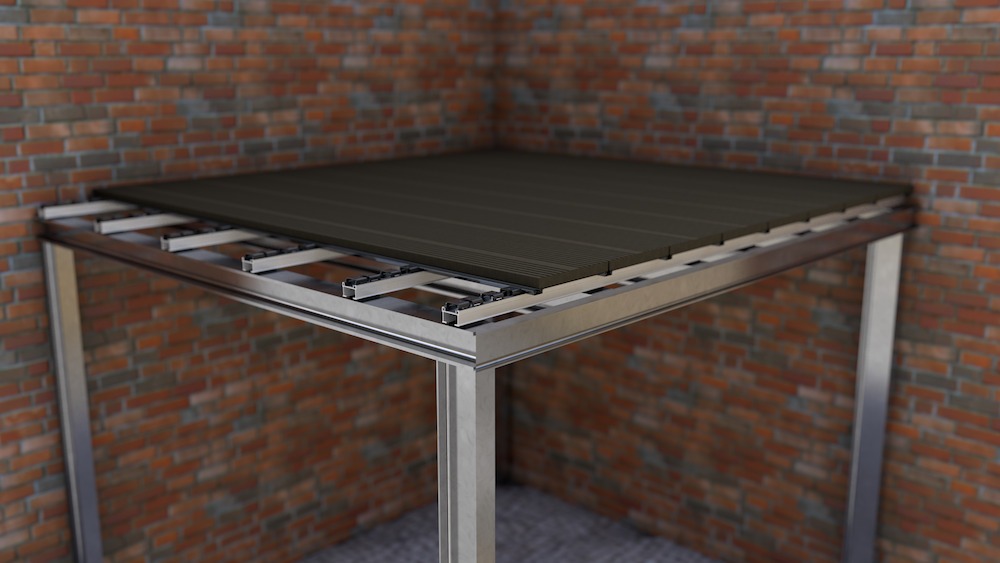

Bei einer Stahl- oder Holzkonstruktion ist es ratsam, das Gefälle bereits in der gesamten Konstruktion einzuplanen.

Falls eine Stahl- oder Holzkonstruktion bereits ohne Gefälle vorhanden ist, empfiehlt es sich, geschnittene Holzkeile auf die Konstruktion aufzubringen, um das gewünschte Gefälle zu erreichen.

Auf jeden Fall sollte die Diele massiv sein.

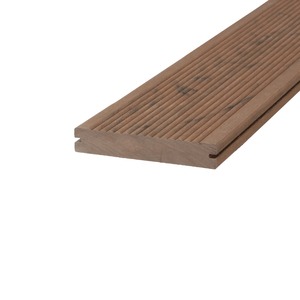

Wir habe zwei WPC Dielen testen lassen: Trex und Dreamdeck

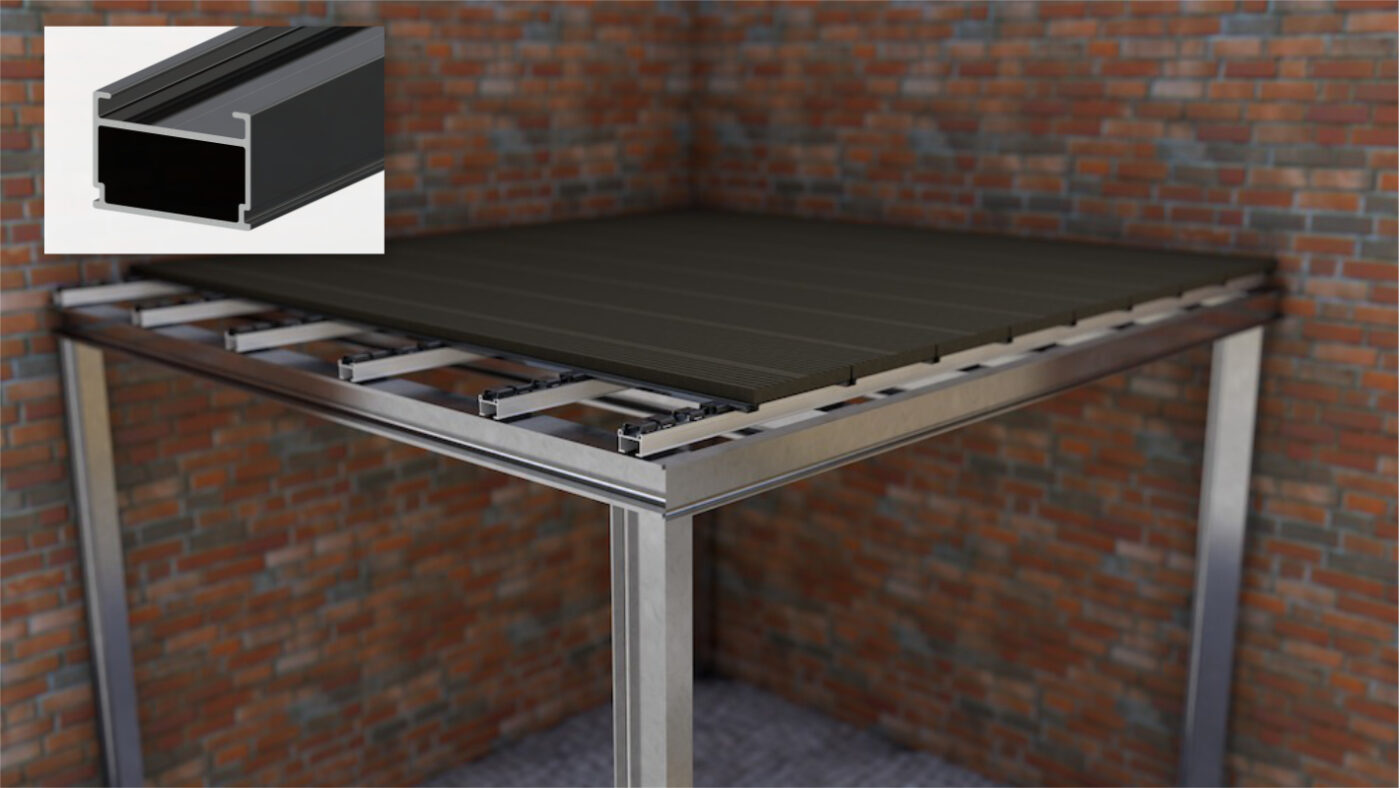

Es gibt verschiedene Aluunterkonstruktionen mit verschiedenen Aufbauhöhen:

1. Slim-Schiene (20mm) mit Halter (15mm) und Diele (z.B. 25mm) zusammen 60 mm
2. EVO-Schiene (40mm) mit Halter (15mm) und Diele (z.B. 25mm) zusammen 80 mm

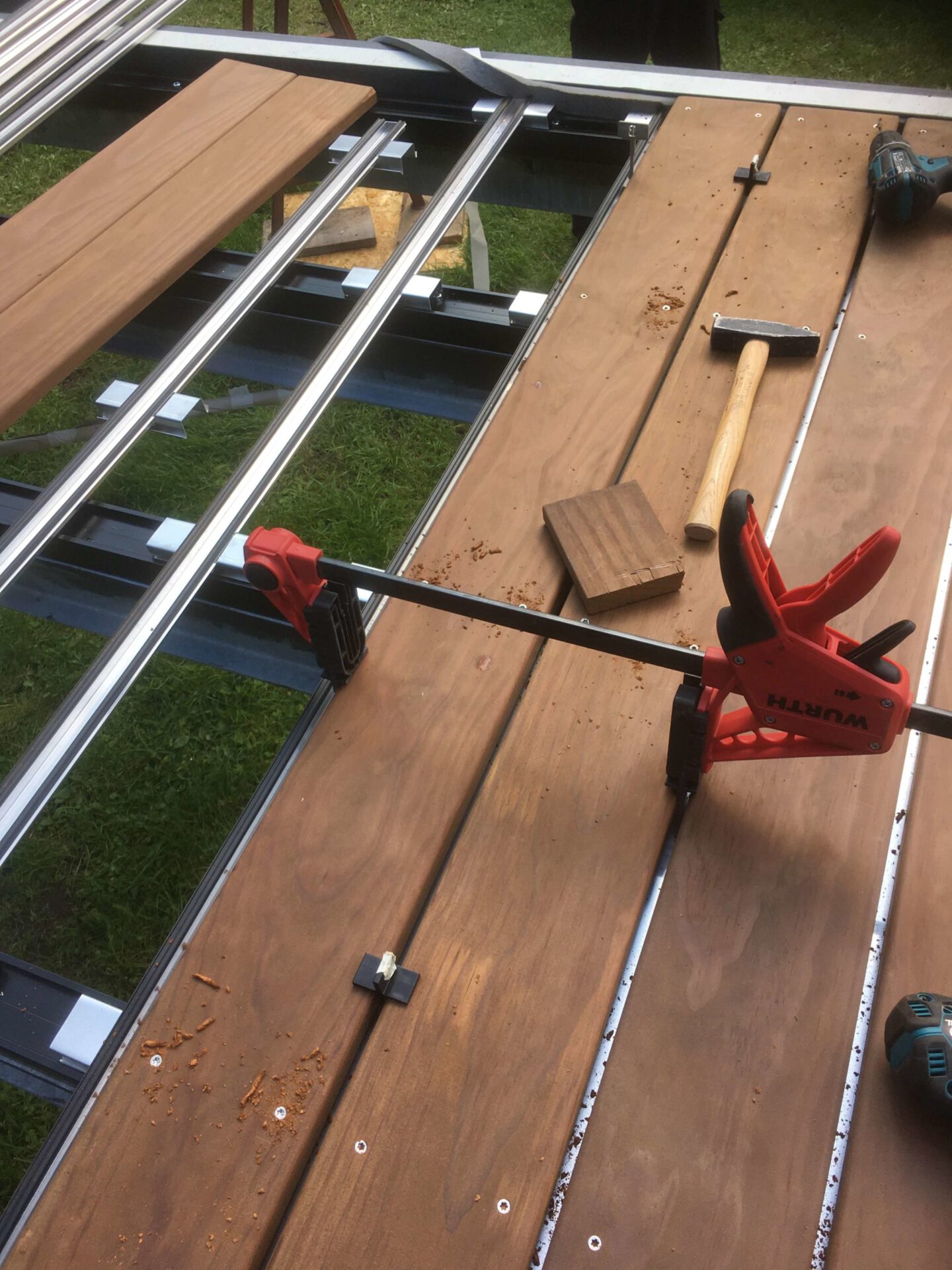

Die erste und letzte Diele wird von oben durch die Diele mit einer Schraube in die Alu-Unterkonstruktionsschiene geschraubt (befestigt)

Es empfiehlt sich, zunächst die gesamte Breite zu berechnen und die erste sowie die letzte Diele zu bestimmen.

Es gibt verschiedene Montagefilme. Entweder Sie schauen sie alle nacheinander an oder klicken sich den passenden an:

https://www.youtube.com/results?search_query=u2020

Die Regenrinnen werden individuell angefertigt. Es gibt verschiede Vorschläge, die Sie sich als Download herunterladen können.

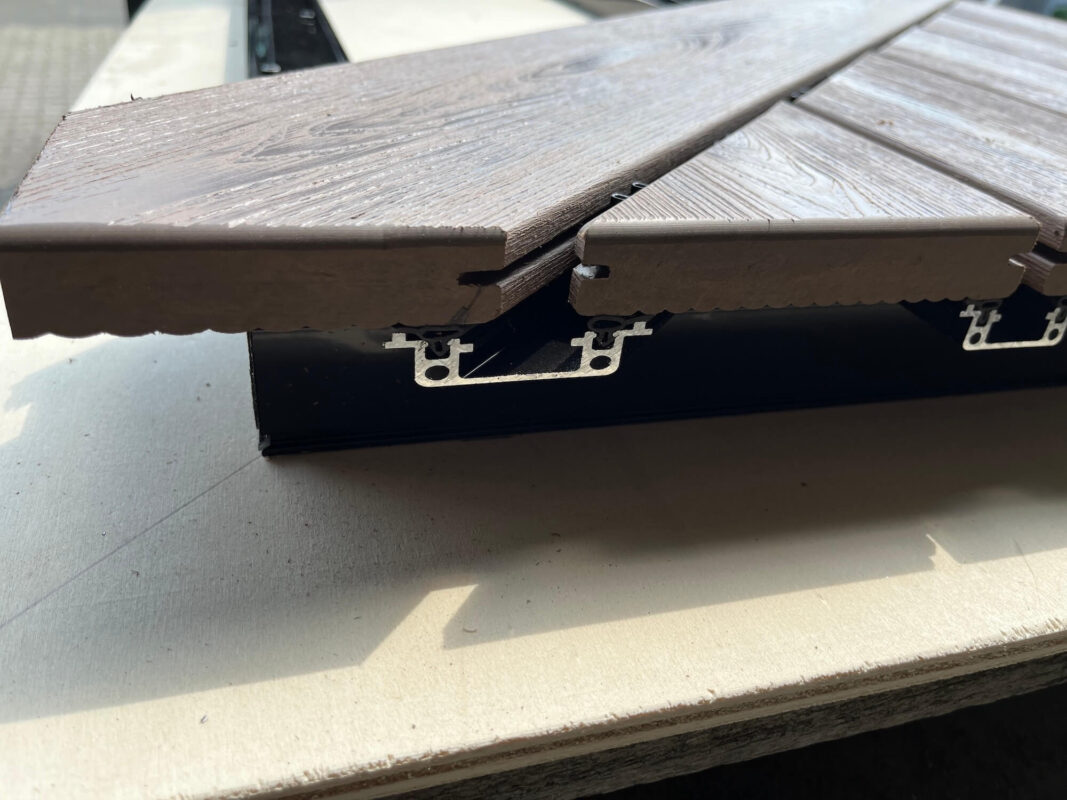

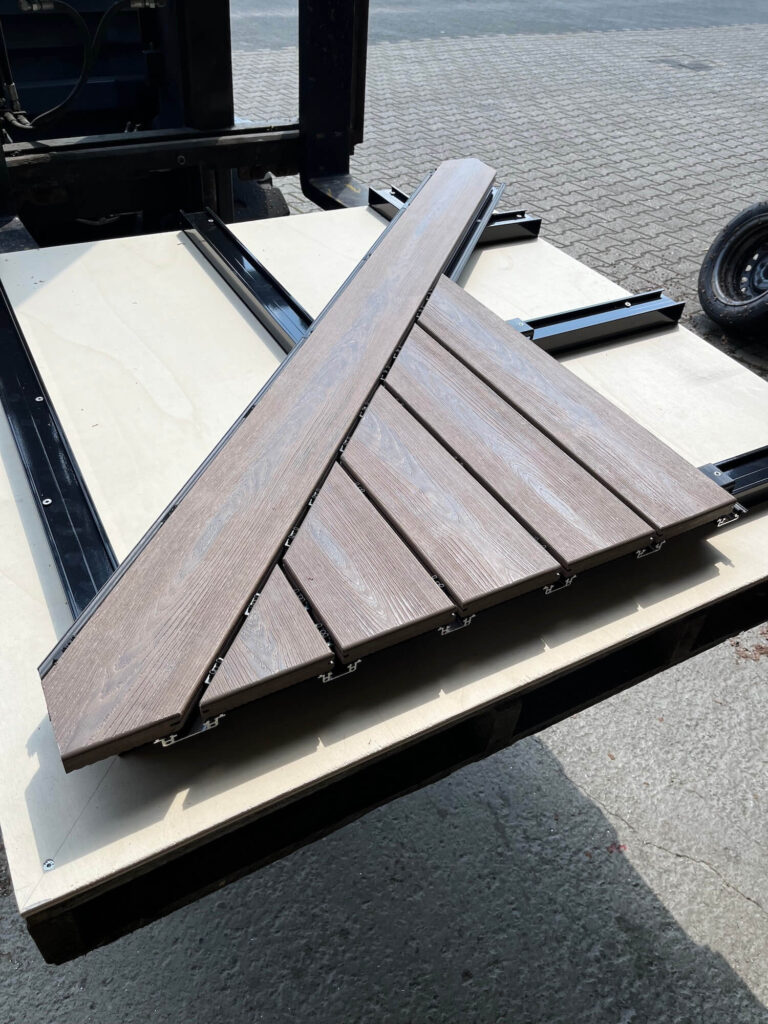

Der Klebestreifen dient dazu, die Diele beim Clicksystem auf Maß zu halten.

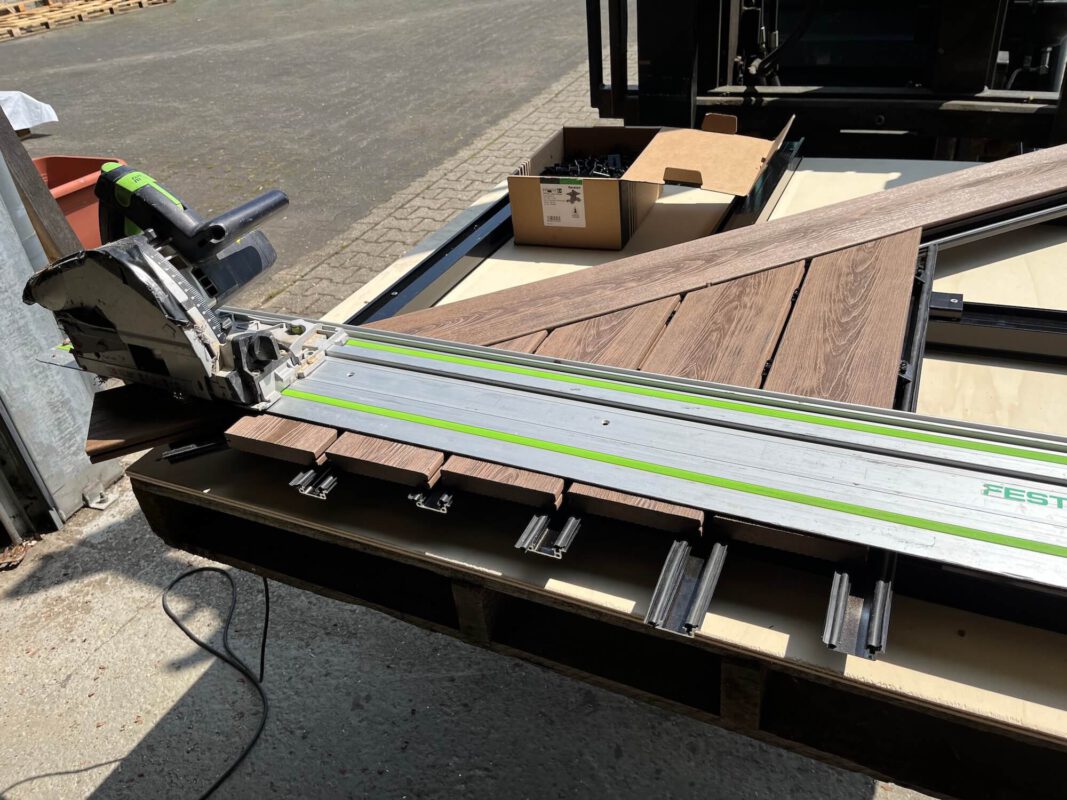

• Akkuschrauber
• Stichsäge
• Handkreissäge mit Schiene

Der Achsabstand der Clipper sollte maximal 300 mm betragen. Bei Dielen mit einer Breite über 140 mm empfiehlt es sich, den Abstand auf ca. 150 mm zu reduzieren.

Hinweise zum Einziehen der Dichtung

1. Vorbereitung:
   Vor der Montage sollte die Dichtung in warmem Wasser erwärmt werden. Dies erleichtert das Einziehen erheblich.

2. Längenzugabe:
   An beiden Enden ist eine Überlänge von ca. 1 cm pro Meter Dichtung  vorzusehen (zum Beispiel 2m Dichtung Länge 2040mm). Hintergrund: Beim Abkühlen zieht sich die Dichtung geringfügig zurück.

3. Montage in die U2020-Schiene:
   Achten Sie darauf, dass die Dichtung beim Einsetzen nicht übermäßig gedehnt wird. Überdehnung führt dazu, dass sich die Dichtung später wieder zurückzieht und nicht mehr dicht abschließt.

Die U2020-Schiene ist wie die Regenrinne auf dem Dach ein Wartungselement. Je nachdem wie die äußeren Einflüsse Dreck zuführen, sollte die Schiene mit einem Wasserschlauch gereinigt werden.

Unabhängig davon, welchen Boden Sie reinigen möchten – ein Hochdruckreiniger führt auf Dauer zu Schäden.

Am besten wird ein Kompriband verwendet, das auf der Kopfseite der Diele geklebt und anschließend gegen die Hauswand gedrückt wird. Das Kompriband quillt auf und sorgt so für eine effektive Abdichtung. Zum Abschluss wird ein Profil angebracht. Diese müssen jedoch ebenfalls individuell angefertigt werden.

0,20 kN/m^2 Diele + 0,035 kN/m^2 Aluschiene + 0,04 kN/m^2 Aluträger = 0,275 kN/m^2

(EVO Unterkonstruktion, EVO Schienen, Halter, Clipper und der Trex WPC Diele)

Bei einer charakteristischen Gewichtslast von 0,30 kN/m^2 liegen Sie auf der sicheren Seite.

Ja für WPC-Dielen

• Bemessungstabelle Trex (PDF)
• Bemessungstabelle Dreamgarten (PDF)

sowie für Kebony-Dielen:

• Bemessungstabelle Kebony (PDF)

Ja: Produktdatenblatt_Wasserleitsystem_EVOdry_DE.pdf

Ja: Ausschreibungstext_Wasserleitsystem_EVOdry.pdf

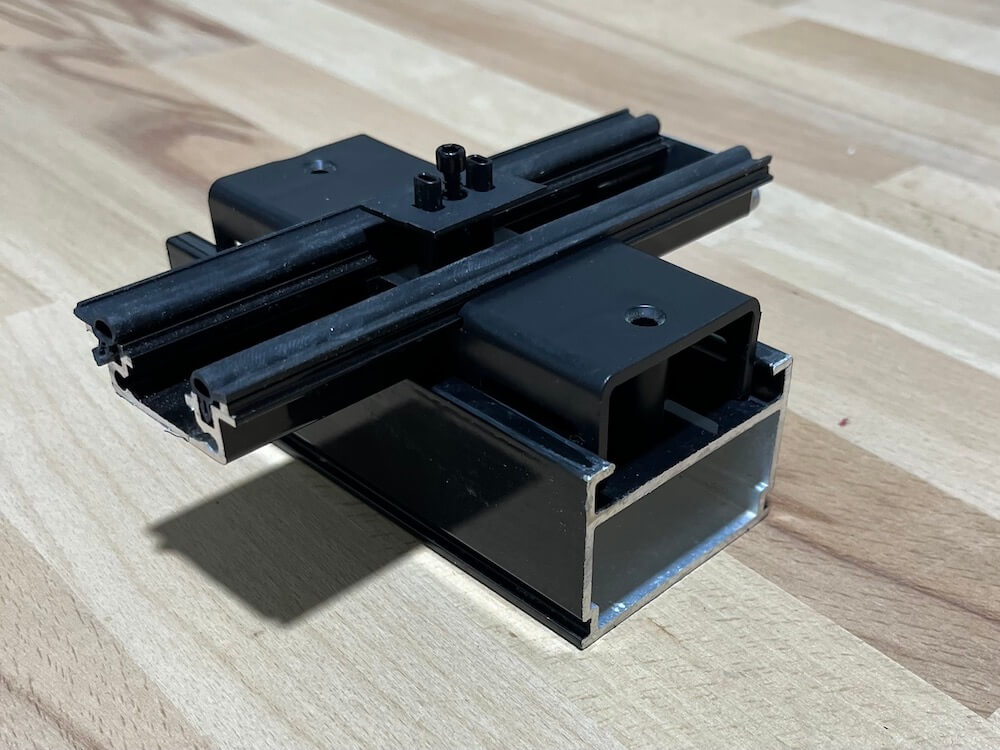

Gerne können Sie das Systemmuster zur Ansicht kostenlos anfordern. Entweder
bezahlen Sie es nach Erhalt oder senden es innerhalb von vier Wochen zurück.

Die Flyer können Sie hier herunterladen:

Flyer-Trex.pdf
Flyer-Kebony.pdf

Ja: Halter, Schrauben, Clipper, Dichtungen und die Endkappen werden in vollen Verpackungseinheiten verkauft und ausgeliefert. Für das zurück geschickte Material erstellen wir Ihnen eine Gutschrift und Sie bekommen das Geld zurück erstattet. So können sie entspannt Ihr Projekt fertigstellen.

Sie können vorab mit 3% Skonto bezahlen oder Sie zahlen nach Erhalt der Ware rein Netto innerhalb von 30 Tagen.
Gewerbetreibende haben die Möglichkeit, ein Zahlungsziel von bis zu 90 Tagen zu vereinbaren. Sprechen sie uns an.
